阐发：本文采算科技主要先容 XAFS 在电催化活性位点计划中的测量野心、责任态谱学变化、速度同步和互补实践。

XAFS究竟测到哪类位点信号？

XAFS先由元素领受边遴选金属中心。Fe、Co、Ni、Cu、Ir等元素受到X射线引发后，领受扫数随能量改变。XANES围聚领受边，平均价态、未占据态密度和局域对称性会改变边位、白线和预边峰；EXAFS位于高能区，隔邻原子的散射产生χ(k)回荡，配位数、键长、散射原子种类和无序度干预拟合参数。谱线形容金属中心周围的局域结构，电流密度和产品速度来自电化学测量。

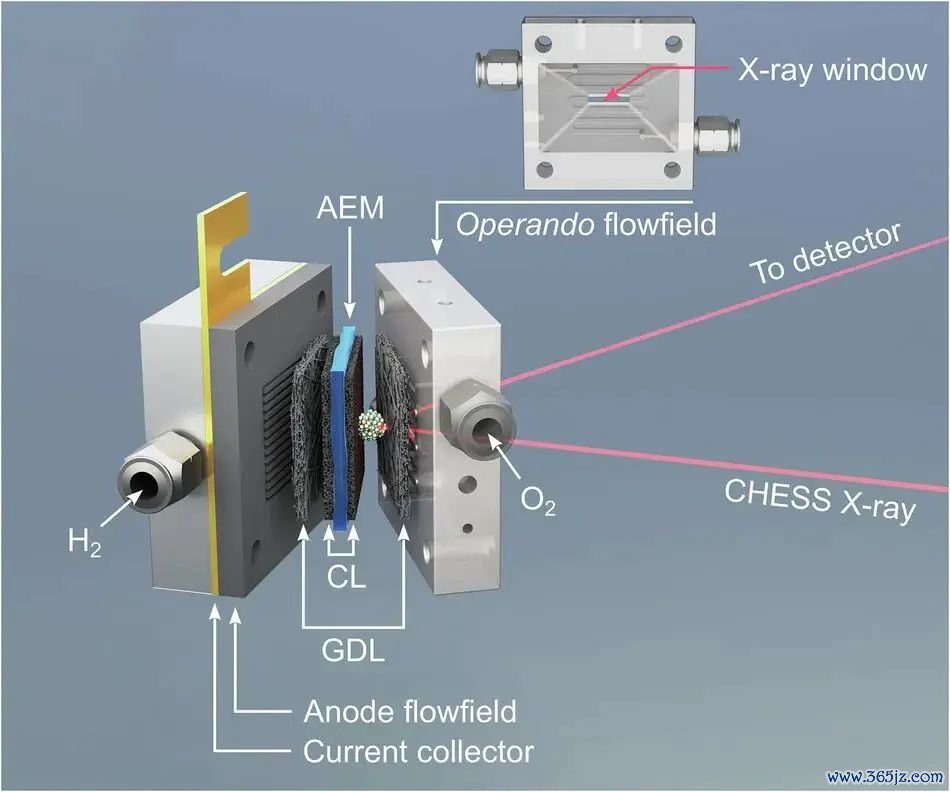

图1. AEMFC 条目下原位 XAS 电板、参比样和电化学测试安装，用于联贯责任态谱学收集与器件电催化环境。DOI：10.1038/s41467-025-57177-y

电催化活性位点是反应物吸附、电子转换和产品脱附发生的原子聚首。XAFS给出元素取舍性的平均局域结构，活性位点同期包含名义可达性、覆盖度、反应中间体和盘活频率。Co-N、Fe-O或Ir-O配位阐发对应元素周围存在这些隔邻原子；活性位点说明依赖电位、产品、速度和结构变化的同步。穷乏反应变量时，谱学形容仍停留在金属中心周围的局域结构。

X射线穿透电极膜后，谱线可能来自颗粒名义、亚名义和体相。催化电流来自电解液战争到的界面，而谱线包含无数暂时不参与反应的领受原子。电极膜厚度、负载量、导电剂、离聚物和电解液旅途会改变灵验界面，谱线变化仍按领受原子总孝敬加权。并吞元素在体相中的比例越高，名义中心在总谱线中的权重越低。

平均谱学信号如何掩饰一丝名义中心？

领受原子平均如何稀释名义响应？

电催化位点常位于名义、错误边际、金属-氮配位中心或重构后的氧化物上层，数目低于样品中并吞元素的总原子数。XAFS收集到的谱线按领受原子数加权，一丝高活性名义中心会与体相、未战争电解液区域和低活性组分共同孝敬谱线。小幅峰位挪动可能来自确切名义变化的平均化压低；大幅峰位挪动也可能来自非活性相的价态变化。荧光模式中的自领受、颗粒堆积和局部浓度差还会改变谱线强度。

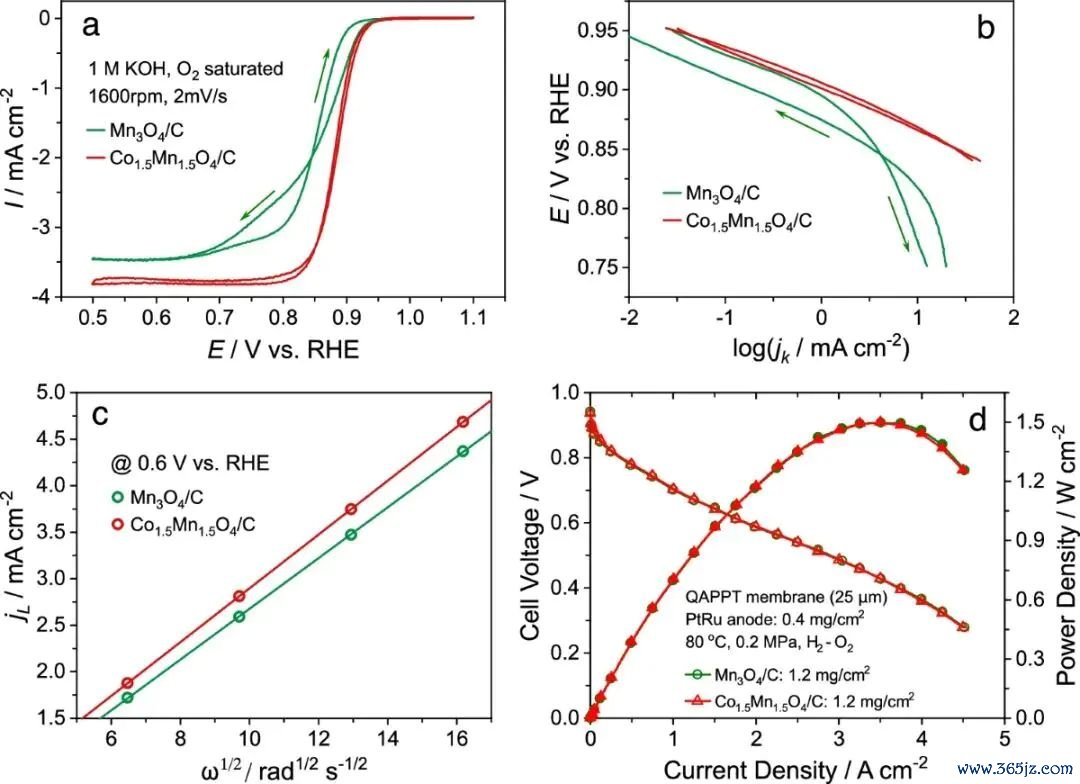

图2. RDE 与 AEMFC 中锰氧化物催化剂的 ORR 性能、能源学电流和器件输出互异，流露结构活性分析必须同步纪录反应变量。DOI：10.1038/s41467-025-57177-y

器件环境改变结构-性能配套方式。RDE测试强调旋转扩散、薄膜战争和液相传质，AEMFC测试加入气体扩散层、膜电阻、水管束和高电流密度。并吞催化剂在两种环境中的速度排序可能改变，在一种电极形态中收集的平均结构，可能偏离另一种器件环境中的活性中心。责任电极几何和电解质环境会改变电流起头和反应物供给情景，气体扩散和水含量也会再行分派可战争界面。

单原子样品也存在平均化吗？

单原子催化剂常用XAFS说明金属原子莫得酿成金属团簇。金属-金属散射峰松开、金属-N或金属-S配位增强，相沿原子分散情景。单原子样品仍可能同期包含多种配位构型、埋藏中心和边际中心，反应物战争其中一部分。并吞元素的不同局域构型会叠加在一条谱线上，拟合取得的配位数仅仅平均壳层参数。电解液常常战争边际、孔口或薄层名义，埋藏中心对电流孝敬有限。

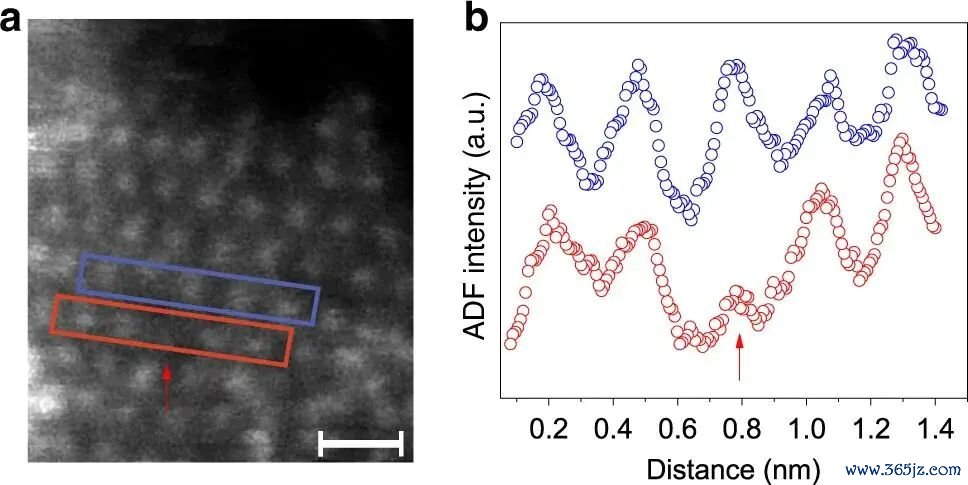

图3. Ni@1T-MoS2 催化剂的显微结构、元素漫衍和原子级图像，响应低含量金属中心在载体中的空间分散情景。DOI：10.1038/s41467-020-17904-z

显微图像和元素漫衍能减少这种混叠。原子级图像给出金属中心的空间分散，XAFS给出隔邻原子种类，两个数据指向并吞类结构时，空间漫衍和配位环境同期笃定。电位下的价态改变、关节中间体吸附、电流密度或取舍性同步变化，共同决定结构存在和结构参与反应之间的距离。电极厚度和离子传输会接续改变该距离。

XAFS如何纪录电位下的结构变化？

电位会改变哪些谱学信号？

工况XAFS把电极、电解质和电位接入谱学收集，同步纪录领受边、白线、EXAFS回荡和电化学弧线。电位升高时，过渡金属中心可能氧化，领受边右移和白线增强常与平均价态升高或未占据态增多相伴；配位水、羟基或氧中间体干预隔邻壳层时，金属-氧键长和配位数也会改变。收集时辰接近电位阶跃后的稳态时，谱线接近握续反应情景；时辰分辨不实时，瞬态吸附物和慢速重构会叠加。

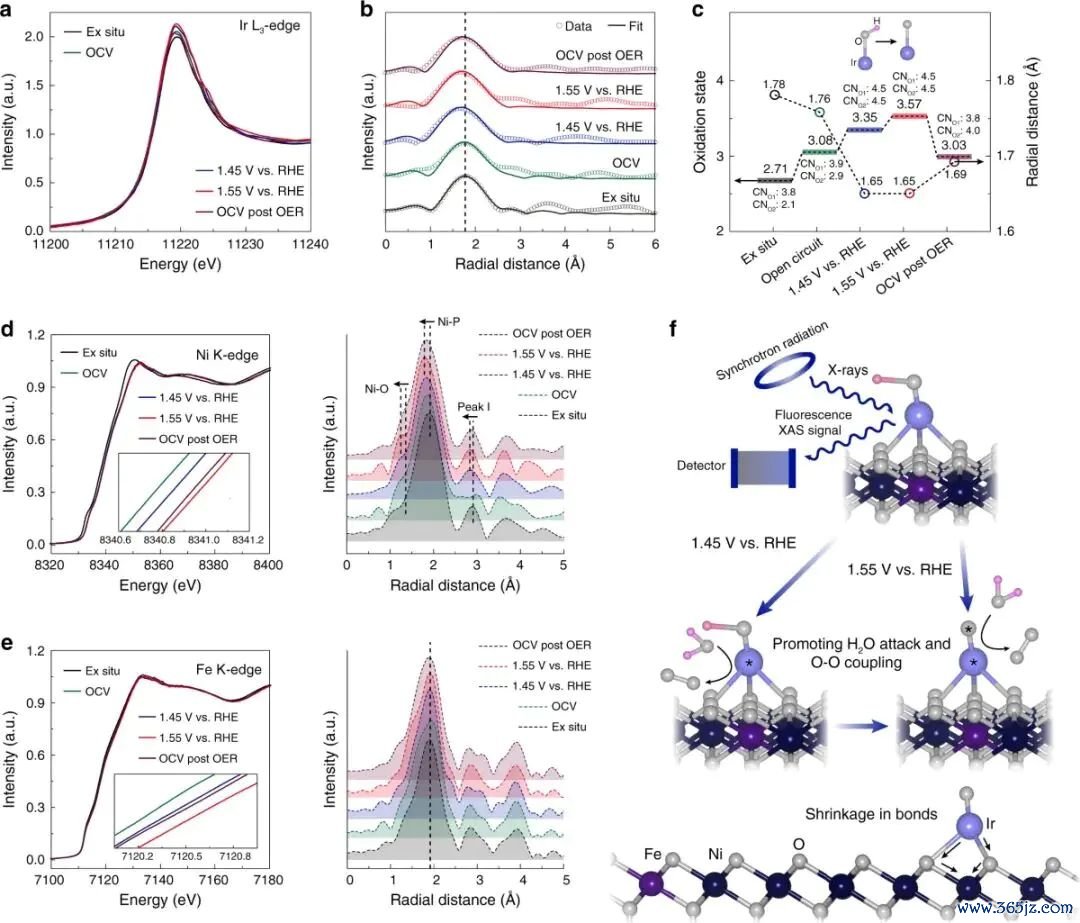

图4. 原位 Ir L3 边 XANES、EXAFS 和配位模子纪录 OER 电位下 Ir 单原子位点的价态与配位变化。DOI：10.1038/s41467-020-16558-1

责任态数据的价值在时辰和电位序列。谱线随电位高潮发生可逆变化，回到低电位后接近出手情景，结构偏向电位调制下的吸附或价态响应；EXAFS中出现新的金属-金属或金属-氧壳层，并在撤去电位后保握，乐橙体育(中国)官网入口相变或名义重构占主导的概率升高。XAFS能分别纪录可逆响应和握续结构重排，并给出反应历程中金属中心是否保握原子分散的时辰陈迹，重叠电位轮回还能检会该响应是否可复现。

拟合参数如何围聚活性中心？

EXAFS拟合中的配位数、键长和Debye-Waller因子受振幅因子、k区间、R区间、模子旅途和样品无序影响。配位数下落可能来自低配位名义中心，也可能来自静态无序增多；键长裁减可能来自价态升高，也可能来自配体种类改变。拟合表给出局域结构参数，参数起头与谱线质料、法姿首和残差共同收尾；换取R空间峰也可能来自不同散射旅途，WT-EXAFS可扶持分手轻元素和重元素散射。

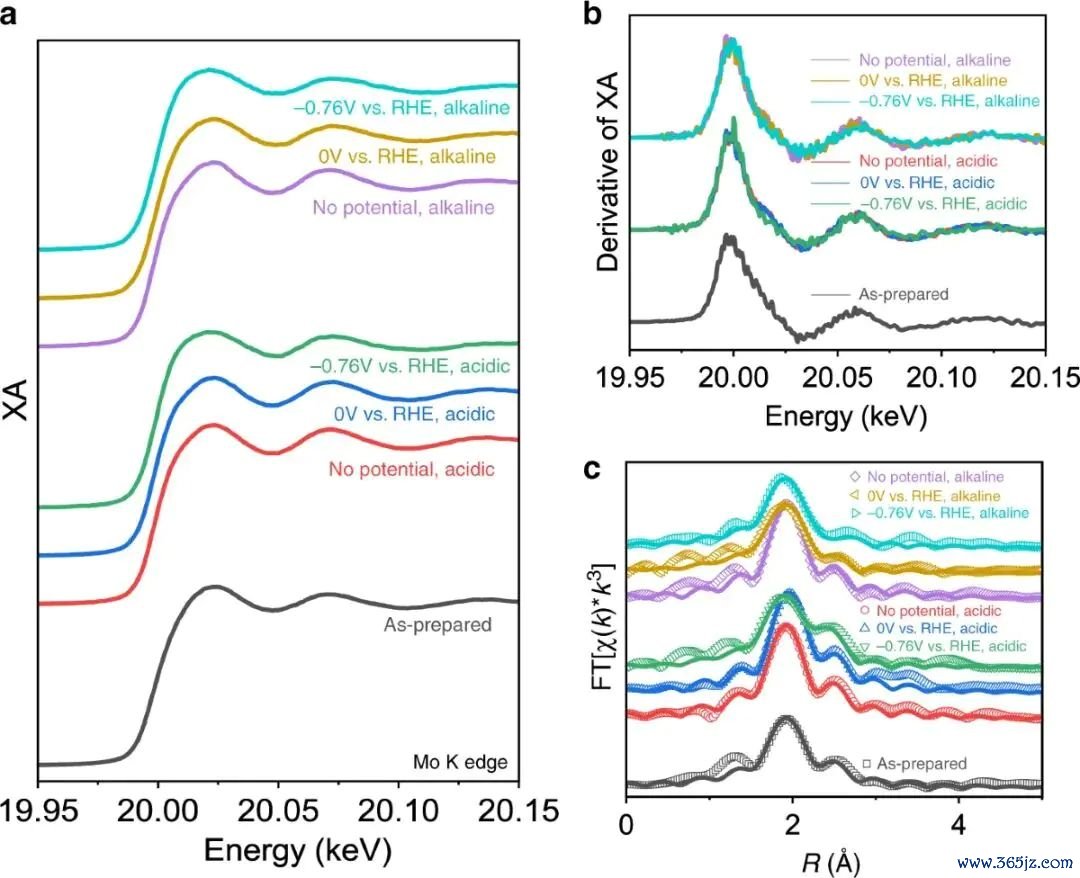

图5. Ni@1T-MoS2 的同步放射 XAS、EXAFS 拟合和局域配位模子，展示领受原子隔邻结构的定量起头。DOI：10.1038/s41467-020-17904-z

并吞材料在开路、电位阶跃、稳态电流和反向扫描中保留换取结构趋势，XAFS对责任态结构的形容会增强。金属-N、金属-S、金属-O和金属-M壳层的变化可分手原子分散中心、载体配位中心和纳米颗粒重构。谱线变化发生在电流肇始之前或隔离反应电位时，结构变化与速度孝敬的同步性较弱。此时谱学变化可能属于预氧化、润湿或电极老化历程。

反应速度如何和局域结构同步？

速度同步如何不休单个谱峰？

活性位点说明由结构变量和反应变量共同完成。XAFS给出金属中心的平均价态、配位环境和键长；电化学给出电流密度、Tafel斜率、ECSA、TOF和产品法拉第后果。某个金属-配体壳层在反应电位区间出现，同期产品速度、取舍性或盘活频率随之变化，局域结构与反应中心之间的关系变得具体。谱学变量和速度变量同向变化包含的不休量多于单个峰位挪动，也能分手结构变化发生在反应前、反应中已经失活阶段，轮回后谱线可检会中心是否保留。

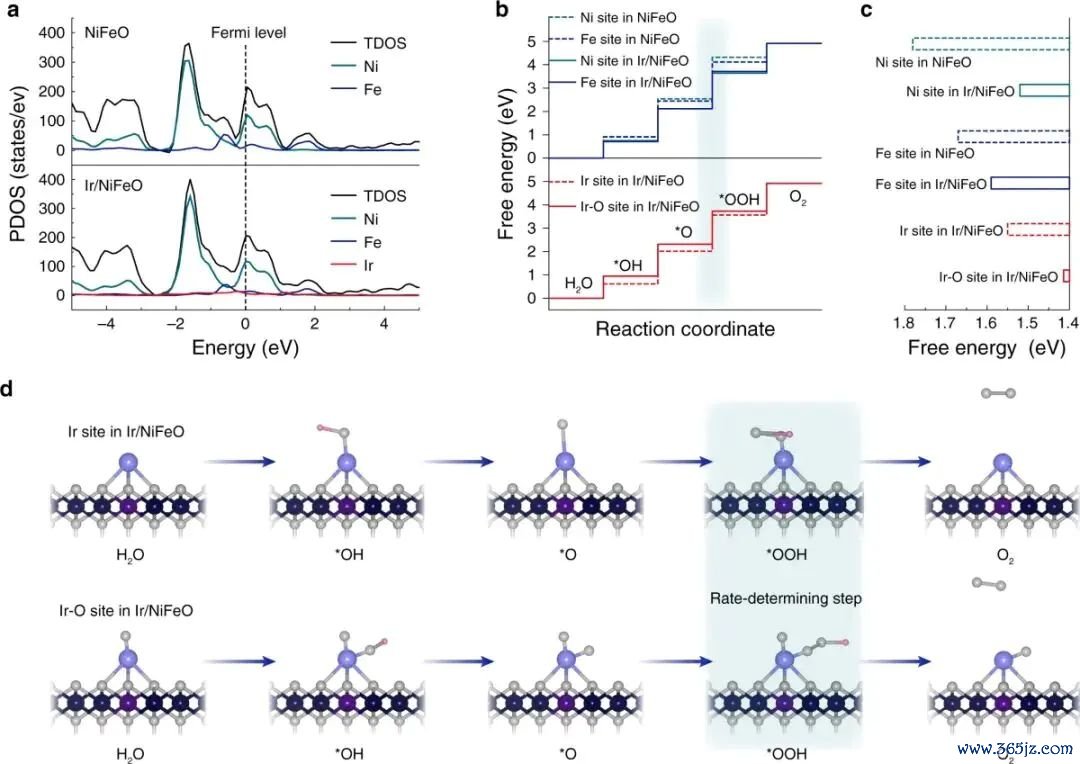

图6. Ir 单原子体系的反应中间体吸附构型、解放能变化和 OER 旅途磋商，用于把局域结构参数与反应能垒相关。DOI：10.1038/s41467-020-16558-1

表面磋商能把XAFS参数转成反应能图。金属-O键长、配位数和氧化态干预结构模子后，能磋商*OH、*O、*OOH、*COOH或*CO等中间体吸附能。解放能最高的反应步与实践速度变化匹配时，结构模子具有反应含义。多个模子给出访佛的XANES或EXAFS，而解放能旅途判袂权贵时，产品漫衍和同位素实践会分手参与反应的中心。结构模子还受到元素守恒和可不雅测谱线不休。

取舍性如何收尾反应中心？

CO2回答、硝酸盐回答和氧回答常出现多产品竞争。活性位点同期对应电流大小和特定产品通说念。并吞XAFS结构模子匹配CO、甲酸、氨或过氧化氢取舍性变化时，位点参与旅途转为具体。吸附中间体红外、拉曼、在线质谱和同位素象征提供反应物种，XAFS提供金属中心结构，两类数据指向换取中心后，活性位点形容从结构存在走向反应参与。产品法拉第后果随电位改变时，XAFS谱线也在换取电位区间出现可复现变化。

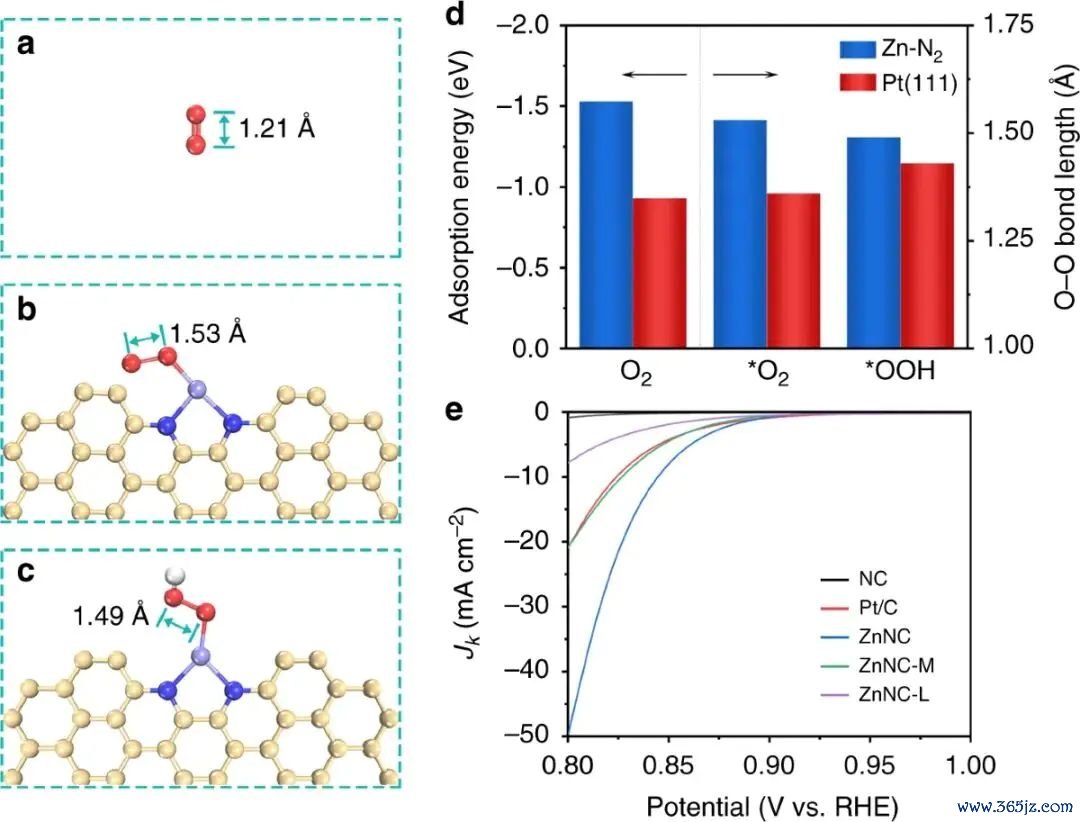

图7. Zn-N-C 催化剂的 CO2 回答旅途、解放能剖面和活性位模子，流露位点配位结构与产品取舍性的配套变化。DOI：10.1038/s41467-019-10622-1

毒化实践和位点密度测量给出另一类不休。SCN-、CN-、CO、磷酸根或特定金属离子会取舍性占据某些中心；毒化后XAFS中对应配位壳层变化，且野心产品速度同步下落，结构中心和反应通说念之间的关系会收窄。位点密度、质料活性和TOF取舍并吞电极负载和换取归一化口径；换取口径还能分手膜厚、孔说念传质和电解质润湿互异。高电流可能来自可战争面积扩大，并非单个中心活性提升。毒化前后的ECSA和产品漫衍也同步纪录。

XAFS信号和反应信号如何单干？

XAFS能给出的信息包括某元素的平均价态升高或诽谤、白线强度变化、第一壳层配位数和键长变化、金属-金属散射松开或散失，以及WT-EXAFS峰位从金属散射转向轻元素散射。这类信息形容领受原子周围的平均局域结构。电流起头、反应中间体寿命和产品通说念来自电化学、振动光谱、在线产品分析和同位素实践。

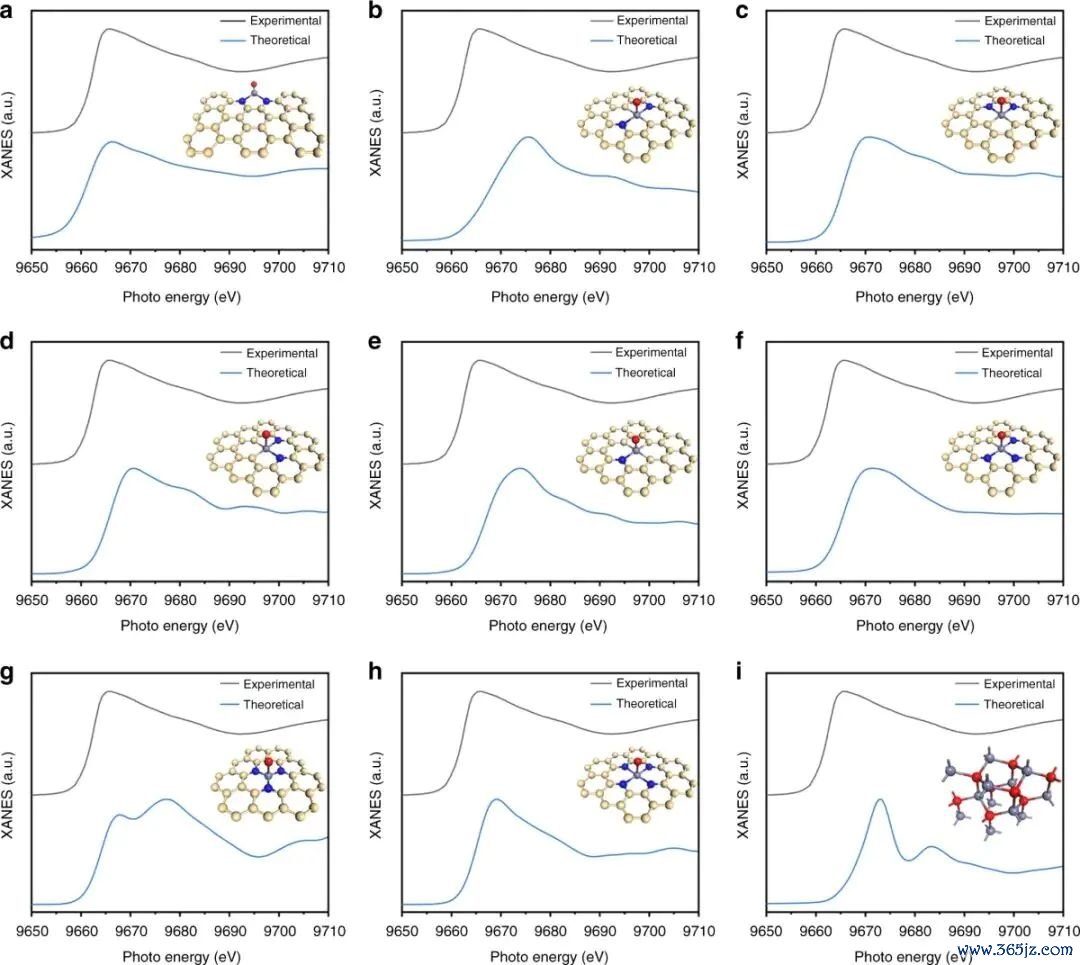

图8. Zn-N-C 催化剂的 XANES 特征、表面谱和活性位结构模子，用于比拟不同 Zn-Nx 构型的谱学响应。DOI：10.1038/s41467-019-10622-1

活性位点还包含反应条目。某一配位构型认作电催化中心时，电位、反应物、中间体、产品取舍性、速度变化和对照样互异同步出现。结构模子、责任态谱线和反应变量三者同步变化时，活性位点形容酿成闭合。穷乏其中任一类数据，XAFS保留为局域结构形容，反应中心保留为待说明情景。平均谱学收尾不自动彭胀成唯独反应中心。

XAFS能回答“某一元素在责任态下以什么价态、什么隔邻结构存在”，并跟踪电位引起的可逆响应或重构。电催化活性位点还波及界面可达、吸附参与、电子转换速度和产品通说念。XAFS提供位点结构分析的主要谱学坐标，活性位点说明来自结构数据与反应数据的同步。平均局域结构保留为谱学形容乐橙体育，反应中心保留为界面反应形容。
